1. 构造

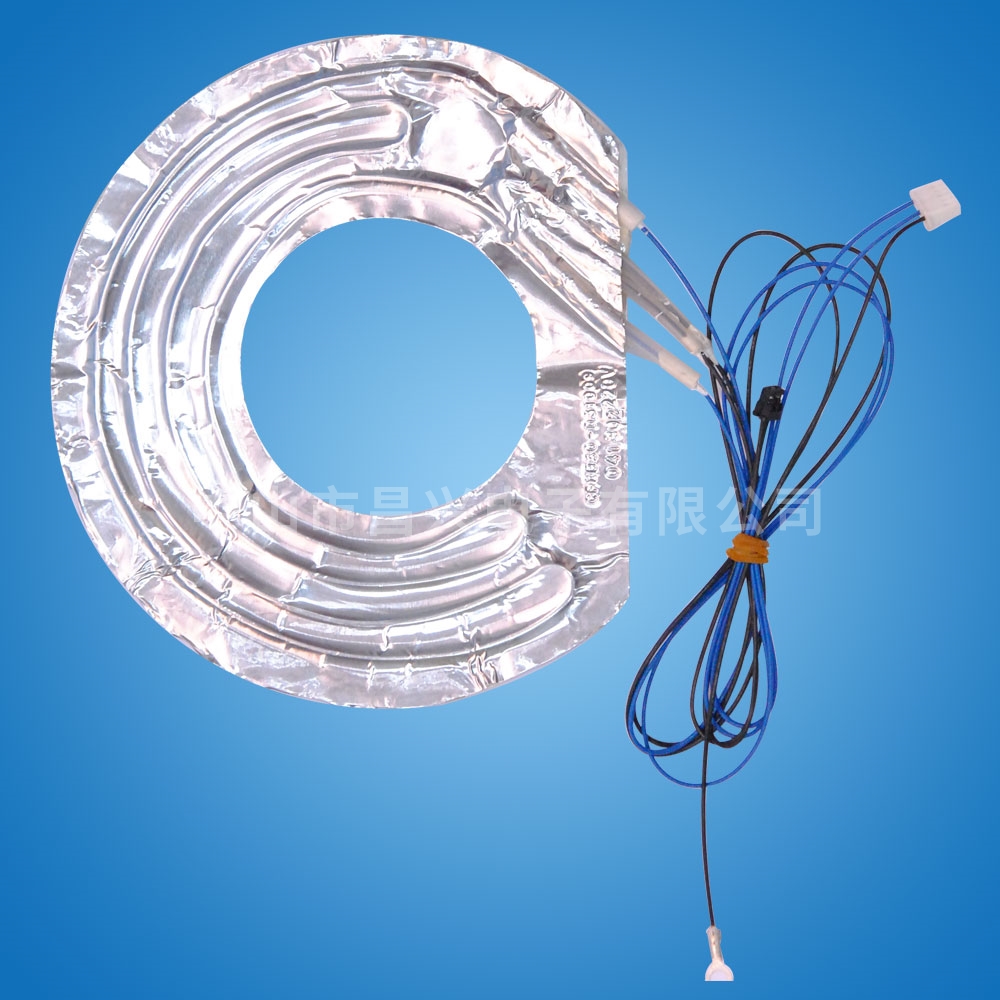

铝箔复合发热线组件是用铝箔作为传热的发热体，将发热线（硅胶发热线、PVC发热线、碳纤维发热线）通过双面胶粘合在铝箔上组成的片状加热器，可以十分方便，牢靠地装贴在被加热面上。

结构上可分为双层铝箔粘贴型、单层铝箔粘贴型、单层铝箔热熔型等。

2.设计参数

1）使用电压：≤380V

2）工作温度：PVC发热线≤90℃ 硅胶发热线≤150℃　　建议使用温控装置

3）功率密度：PVC发热线≤12W/m 硅胶发热线≤40W/m

4）功率：0.5-1500W

5 ) 面积： 5 c㎡-2.0㎡

6）厚度： 3-5㎜

7）耐压强度：2000V

8）功率偏差：±5 %

9）泄漏电流：0.05mA/m

10）绝缘电阻：≥100 MΩ

3.应 用

1）用于电饭煲的上盖和侧面的保温。

2 ) 用于电蒸炉、电暖桌的加热保温

3）用于冰箱、冷柜的辅助加热和化霜、解冻。

4）是设计中低温面状加热和保温应用场合的理想加热元件，广泛应用于农业、工业和商业用的机器、设备装置中，如烘干机、孵化器、数码喷绘机、保温房、美容器具、医疗器具、广告除雾等。

 伴随着按摩椅市场品牌销量的增加，越来越多的按摩椅增加了新的卖点，一般的按摩椅功能主要以按摩为主要功能，伴随着市场同行的竞争，越来越来的按摩椅厂家，给按摩椅增加了电加热功能，如何选择加热片确实是厂家头痛的问题

   选择加热片的注意事项"一般的加热片是否可以适应按摩椅的特殊环境呢，很多按摩椅厂家都有考虑过这个问题，其实对于加热片的选择，不但但是具有加热功能那么简单，发热线生产厂家还得考虑按摩椅的特殊动态环境是否会导致发热片内部的加热体断丝，温度稳定性能，操控稳定能等，选择请注意以下几点

    1、加热片是否可以经的起按摩椅长期滚动环境的实验

    2、发热片的温度操控性能是否稳定，温度是否控制的精

    3、发热片是否有设计自动控温系统，温差是否有做到低

    4、加热片接头是否牢固坚不可脱

    5、是否采用低压设计

    双缘铁氟龙线，属于VDE技术标准，截面积分为0.2平方，0.3平方，0.5平方，0.75平方，1平方，1.5平方，2平方，2.5平方等型号，缘层采用FEP为缘材料，耐压好，安全性能高，耐摩擦能力强，目前主要用于照明灯具行业较多，颜色分为，白色，蓝色，棕色，黄色，黑色，红色，VDE铁氟龙线型号有8773和8751两种型号

    合金发热线简称为硅胶发热线，发热线生产厂家主要加热材料为合金材料，结构为把合金丝螺旋状态的缠绕在玻璃纤维上面，碳纤维发热线是利用碳素为加热导体，一般采用直入的形式押出，前者和后者虽然都能加热，但区别却有千万里，合金丝是缠绕的，不如碳纤维直入的加热速度快，而且碳纤维是采用多根组合的结构，寿命更长跟安全，碳纤维的规格
