1. 构造

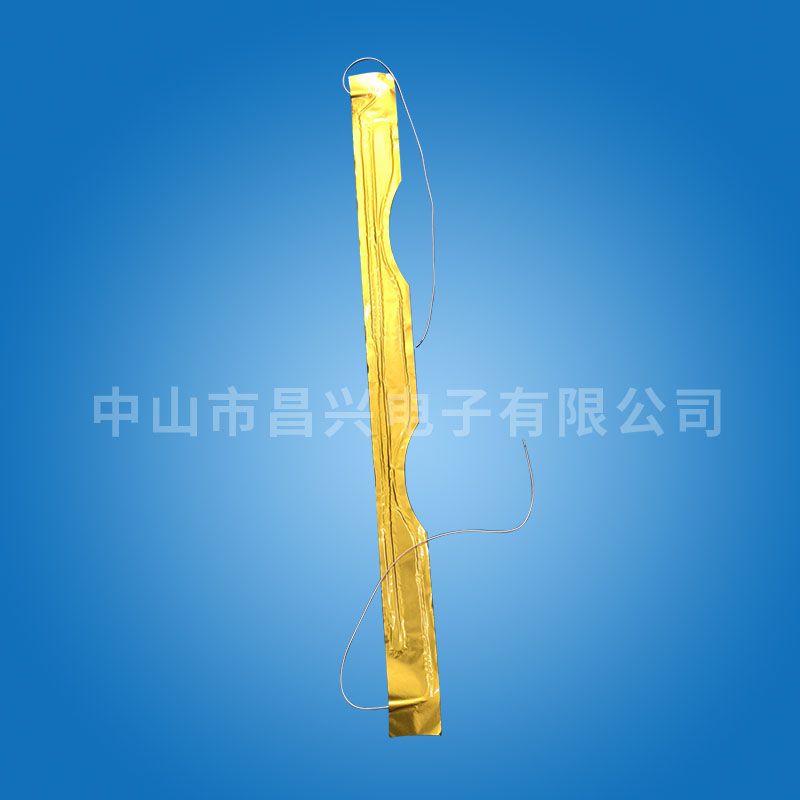

铝箔复合发热线组件是用铝箔作为传热的发热体，将发热线（硅胶发热线、PVC发热线、碳纤维发热线）通过双面胶粘合在铝箔上组成的片状加热器，可以十分方便，牢靠地装贴在被加热面上。

结构上可分为双层铝箔粘贴型、单层铝箔粘贴型、单层铝箔热熔型等。

2.设计参数

1）使用电压：≤380V

2）工作温度：PVC发热线≤90℃ 硅胶发热线≤150℃　　建议使用温控装置

3）功率密度：PVC发热线≤12W/m 硅胶发热线≤40W/m

4）功率：0.5-1500W

5 ) 面积： 5 c㎡-2.0㎡

6）厚度： 3-5㎜

7）耐压强度：2000V

8）功率偏差：±5 %

9）泄漏电流：0.05mA/m

10）绝缘电阻：≥100 MΩ

3.应 用

1）用于电饭煲的上盖和侧面的保温。

2 ) 用于电蒸炉、电暖桌的加热保温

3）用于冰箱、冷柜的辅助加热和化霜、解冻。

4）是设计中低温面状加热和保温应用场合的理想加热元件，广泛应用于农业、工业和商业用的机器、设备装置中，如烘干机、孵化器、数码喷绘机、保温房、美容器具、医疗器具、广告除雾等。

 发热线生产厂家硅胶线适用于连接额定交流电压为0.6/1KV及以下的固定线路或移动电器的电缆。该产品具有耐高温、耐寒、柔软等特点。该电缆结构柔软，散热方便，在高温(高寒)环境下电气性能稳定，耐老化性能突出，使用寿命长。产品广泛运用于冶金工业、电力工程、石油化工、电子器件、汽车工业等制造行业。发热线生产厂家硅橡胶控制电缆适用于450/750伏交流额定电压，以及移动或固定设备敷设。该电缆柔韧性高，具有耐高温、耐电压等优点。

    先绞后镀硅胶线比普通的硅胶线贵,像我公司生产的3239.26AWG先绞后镀硅胶线,就比普通硅胶线贵了每米4分钱左右,但节省了工艺,提高了效率,以前老工艺都是一个人裁线,一个人负责上锡,而且每天带来的产量有限,采用了先绞后镀硅胶线以后,以前2个人负责一台机器,现在反过来了,一个开4-8台机器都可以,只要机器设定好长度,定时抽检裁线长度即可,关于剥皮先铜丝会不会松散,好不好上锡的问题,都不存在了,老工艺为1人+1人=2人(有限产能)现在的新工艺为2台+2台=1人(有限产能×4倍),在现如今生意难做的局面,客户即要求质量OK,又要求价格便宜,站在供应商的角度来分析,我们缘不能应为量

    先绞后镀硅胶线有那些规格可供选择呢?

     先绞后镀硅胶线目前销量大的为26AWG-24AWG硅胶线,长期有现货供应,除此之外像22AWG,20AWG,18AWG等特殊规格,有一定的需求量也是可以按客户指定要求进行单独加工的

    长超负荷运行。超负荷运行，由于电流的热效应，负载电流通过硅橡胶高温电缆时必然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、缘介质损耗也会产乍附加热量，从而使硅橡胶高温电缆温度升高。长期超负荷运行时，过高的温度会加速缘的老化，以至缘被击穿。尤其在炎热的夏季，硅橡胶高温电缆的温升常常导致硅橡胶高温电缆缘薄弱处首先被击穿，因此在夏季，硅橡胶高温电缆的故障也就特别多。
