1. 构造

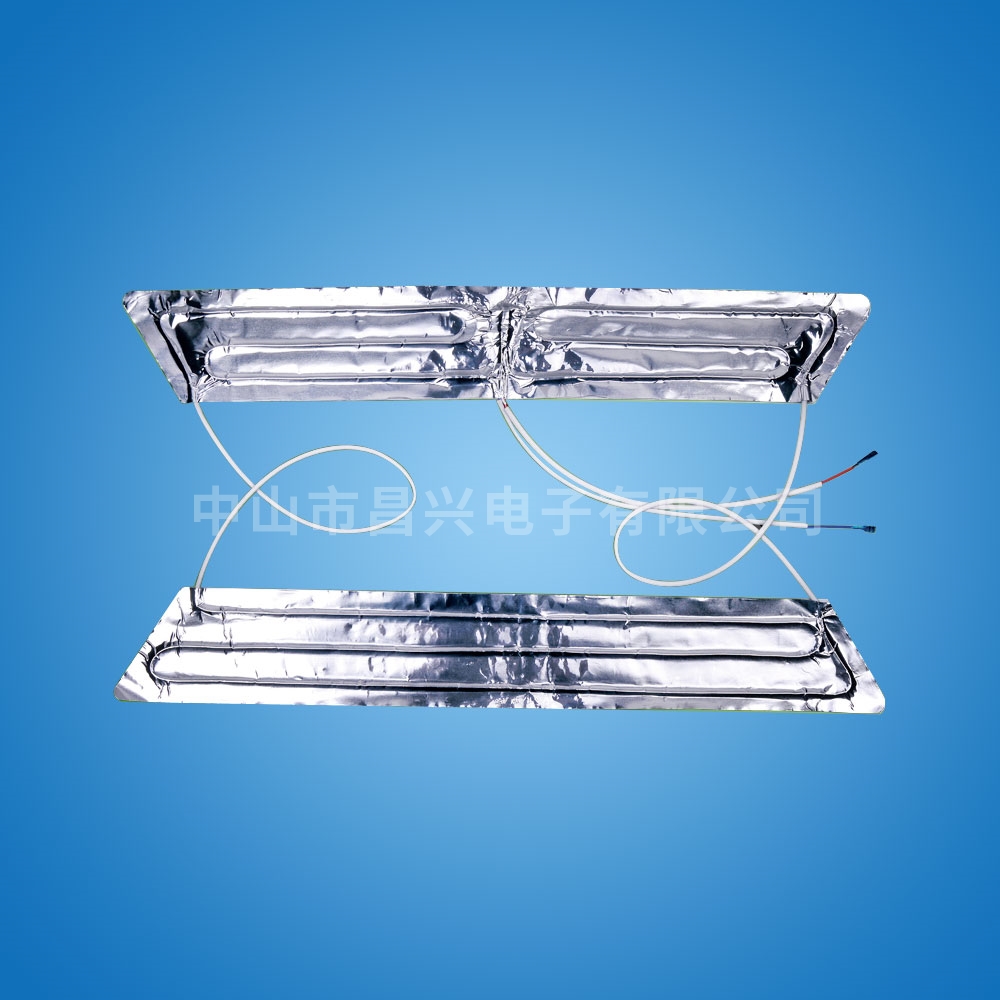

铝箔复合发热线组件是用铝箔作为传热的发热体，将发热线（硅胶发热线、PVC发热线、碳纤维发热线）通过双面胶粘合在铝箔上组成的片状加热器，可以十分方便，牢靠地装贴在被加热面上。

结构上可分为双层铝箔粘贴型、单层铝箔粘贴型、单层铝箔热熔型等。

2.设计参数

1）使用电压：≤380V

2）工作温度：PVC发热线≤90℃ 硅胶发热线≤150℃　　建议使用温控装置

3）功率密度：PVC发热线≤12W/m 硅胶发热线≤40W/m

4）功率：0.5-1500W

5 ) 面积： 5 c㎡-2.0㎡

6）厚度： 3-5㎜

7）耐压强度：2000V

8）功率偏差：±5 %

9）泄漏电流：0.05mA/m

10）绝缘电阻：≥100 MΩ

3.应 用

1）用于电饭煲的上盖和侧面的保温。

2 ) 用于电蒸炉、电暖桌的加热保温

3）用于冰箱、冷柜的辅助加热和化霜、解冻。

4）是设计中低温面状加热和保温应用场合的理想加热元件，广泛应用于农业、工业和商业用的机器、设备装置中，如烘干机、孵化器、数码喷绘机、保温房、美容器具、医疗器具、广告除雾等。

 发热丝组件产品电线电缆主要分为五大类: 1、电气装备用电线电缆   该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

    碳纤维发热线是按摩器，按摩倚，电热毯，电热腰带，热敷垫，电热服装，医疗器械等行业的主要加热部件，用途广，卖点好，加热性能稳定，产品寿命可长达20年以上，其主要突出表现在产品通电加热时可以产生8um-15um的远红外波段，远红外波段在一定辐射范围可以活血，杀死皮肤表面细菌，可以起到预防和治疗疾病的作用，当然如果波段过短就起不到一定的作用，太长就会刺激体内器官及各项身体细胞，所以经过无数专家讲究确定，8um-15um是对人体有益的佳状态!

    PTC加热片的用途:暖风机、空调加热、干衣机、灭蚊器、摩托车化油器、汽车阻风门、汽车冷启动预热、电热加湿器、电器仪表防潮加热、电热板（盘）、按摩器、热疗仪、熔胶枪、卷发、直发器加热、热咖啡器、热奶器、开水器、热水器、蒸汽美容等。产品终端温度260℃以下的场合，使用PTC加热可以保持恒温，并且不需要温度来控制，结构紧凑，寿命长，有很大优势。

    发热丝组件的电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)  主要用于各种电机、仪器仪表等。电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构。采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；  组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
