1. 构造

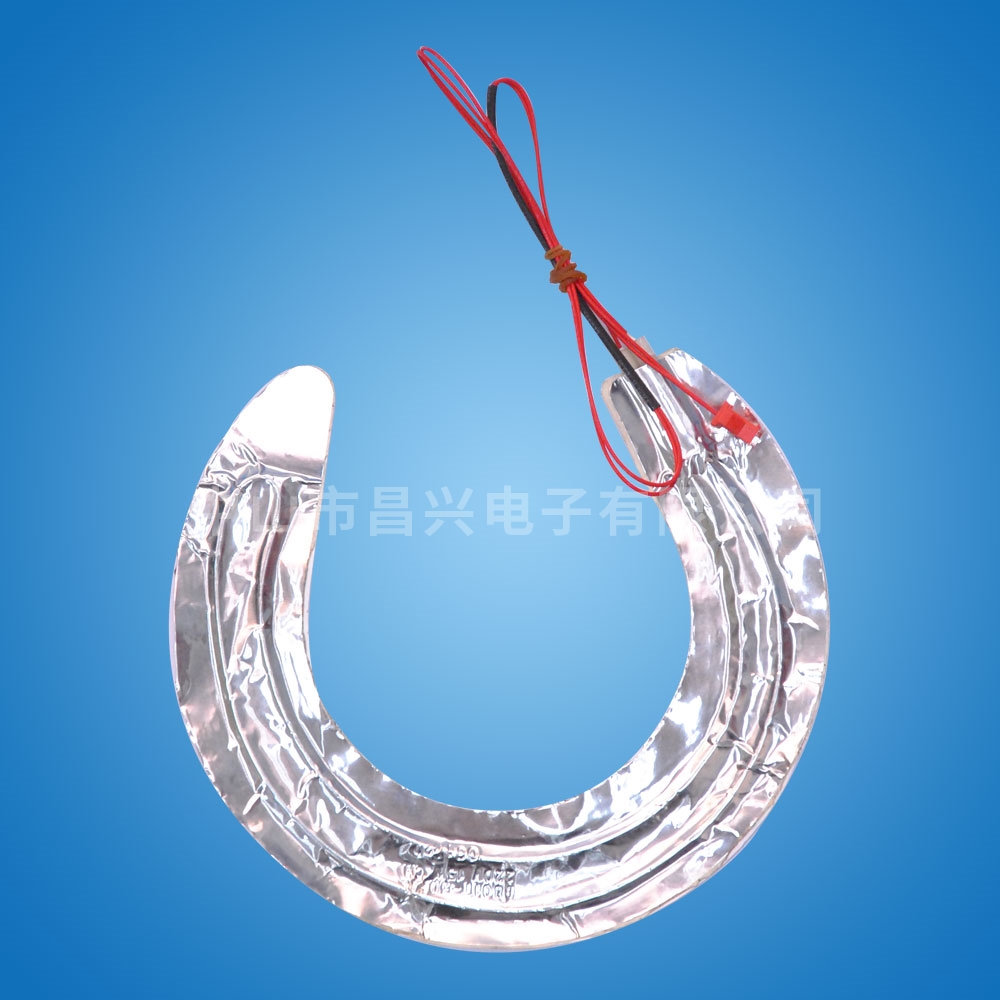

铝箔复合发热线组件是用铝箔作为传热的发热体，将发热线（硅胶发热线、PVC发热线、碳纤维发热线）通过双面胶粘合在铝箔上组成的片状加热器，可以十分方便，牢靠地装贴在被加热面上。

结构上可分为双层铝箔粘贴型、单层铝箔粘贴型、单层铝箔热熔型等。

2.设计参数

1）使用电压：≤380V

2）工作温度：PVC发热线≤90℃ 硅胶发热线≤150℃　　建议使用温控装置

3）功率密度：PVC发热线≤12W/m 硅胶发热线≤40W/m

4）功率：0.5-1500W

5 ) 面积： 5 c㎡-2.0㎡

6）厚度： 3-5㎜

7）耐压强度：2000V

8）功率偏差：±5 %

9）泄漏电流：0.05mA/m

10）绝缘电阻：≥100 MΩ

3.应 用

1）用于电饭煲的上盖和侧面的保温。

2 ) 用于电蒸炉、电暖桌的加热保温

3）用于冰箱、冷柜的辅助加热和化霜、解冻。

4）是设计中低温面状加热和保温应用场合的理想加热元件，广泛应用于农业、工业和商业用的机器、设备装置中，如烘干机、孵化器、数码喷绘机、保温房、美容器具、医疗器具、广告除雾等。

电热线简称发热线,通俗叫法加热线,电加热产品,通电利于电流的热效应发热的导线 ,种类有很多种,其加热原理基本一致,具有耐温性能高,弯曲能力强等特点

    碳纤维发热线有多少种型号

    市场上见的多的碳纤维发热线，无非就是12K，24K，6K，3K等型号，由于碳纤维的电阻是有规律性的，所以有些人想要更合适的电阻却未能如愿，原因是厂家在生产的时候只能有规律性的去改变电阻，却无法任意性的改变电阻，这就给用户的选择带来的一定的难度，那么碳纤维到底有多少种型号呢，发热线生产厂家估计很多人都想知道

    关于电热线的结构介绍

产品名称—AWM3323电热线

产品颜色—透明色

产品结构—螺旋结构

耐温范围—零下60℃ -200℃

额定电压—300V

工作电压—7.4V-230V根据电阻确定合理使用电压

  关于电热线技术标准介绍:1,电热线采用UL758相关技术标准,属于UL系列产品,安规型号有3323,3270,3589,3590等

2,发热线S型弯曲测试必须≤25000个周期

3,摇摆测试≤5000个周期

4,符合在流动恒温箱200℃环境下测试72H无老化现象

5,产品电热丝缠绕密度均匀,无堆丝现象,电流密度符合要求,

6,电阻公差符合±5％的技术标准

7,包胶直径应该小于±0.2mm的技术标准

8,缘厚度等于0.5mm的情况下,功频电压测试应该符合≤2500V的测试标准

9,泄电电流符合技术标准,发热线生产厂家伴随着客户功率的设计,电热线使用的长度的改变,泄电电流的要求也要改变

电阻生产范围

1,螺旋型号电热线电阻生产范围为1Ω/M-7000Ω/M

2,多芯结构电热线电阻生产范围电阻为0.01Ω/M-20Ω/M

3,单丝结构电热线电阻生产范围1Ω/M-60Ω/M

4,运动版电热线电阻生产范围为1Ω/M-8.5Ω/M

    硅胶线采用优质硅橡胶和高纯镀锡铜绞制作而成，具有耐高低温，缘等优点。具有优良的电缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长，且柔软，便于安装。产品广泛应用于照明灯具、家用电器、电热电器、仪器仪表、电机引接线及电子、灯具、燃具等高温环境

    硅胶电线工业名称为AGR硅橡胶电线，采用硅胶材料加工而成，适宜温度范围为-60℃-200℃电压:300/500V导体材质：镀锡铜线，缘体是硅橡胶，编织层是玻璃纤维+硅树脂。

特种电线电缆是一系列具有独特性能和特殊结构的产品，相当于量大面广的普通电线电缆而言，具有技术含量较高、使用条件较严格、批量较小、附加值较高的特点
